Hamarosan indulunk

Webes tervezőprogram ipari hőszigetelő burkolatokhoz. A helyszíni felméréstől a kiterítésen és az anyaglistán át a vágógép programjáig, egy rendszerben.

Értesítést kérek az indulásról Hogyan működik

Csapás ott, ahol a helyszín kéri.

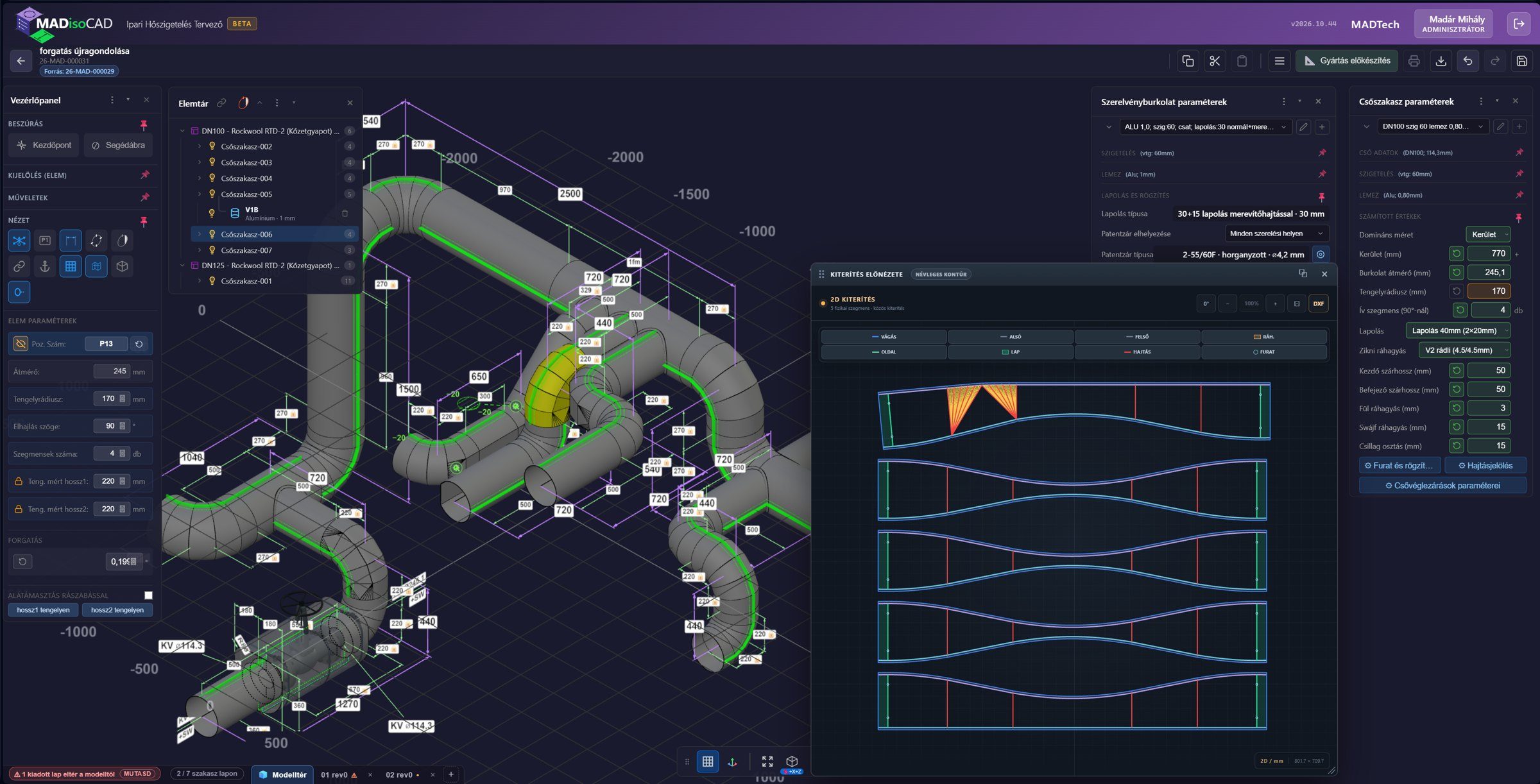

A MADisoCAD szerkesztője: szigetelt csővezeték-hálózat 3D-ben szelepburkolattal, mellette egy ív kiterítése csillagcsapással
Csapások és kiszegések

A helyszín diktál. A program követi.

A csővezetékek gépészeti tervezésekor a szigetelés vastagságát sokszor nem veszik figyelembe. Ezért a valóságban gyakran előfordul, hogy kisebb-nagyobb szakaszokon vissza kell venni a szigetelésből, hogy egy oszlop vagy egy másik vezeték is elférjen. Ezeket a csapásokat kezeli a program szakszerűen, gyorsan és egyszerűen. A csapássegéd 15 fokonként helyezi el a csapást a kiválasztott szegmens vagy burkolati elem felületén: akár többet is egyszerre, akár egymásba ágyazva. Bónuszként a szerelésihely-segéddel ugyanígy, 15 fokonként alakítható ki a szerelési hely a burkolati elemen, akár közvetlenül egy csillagcsapás belsejében is.

  • Egymásba lógó csapásokKét vagy több csapás átfedheti egymást, a program a kiterítést az átfedéssel együtt számolja.
  • Szerelési hely a csapáson belülA burkolat szerelési helye akár egy csapás belsejébe is kerülhet, ha a helyszín ezt kívánja.
  • Csillagcsapás befelé és kifeléEgy elemen több csillagcsapás is lehet, 15°-os lépésközzel bárhová helyezve a kerületen.
  • Kiszegés a csapásbólPerem- és szelepburkolaton a csapásból kiszegés készíthető, a hozzá tartozó darabok kiterítésével együtt.

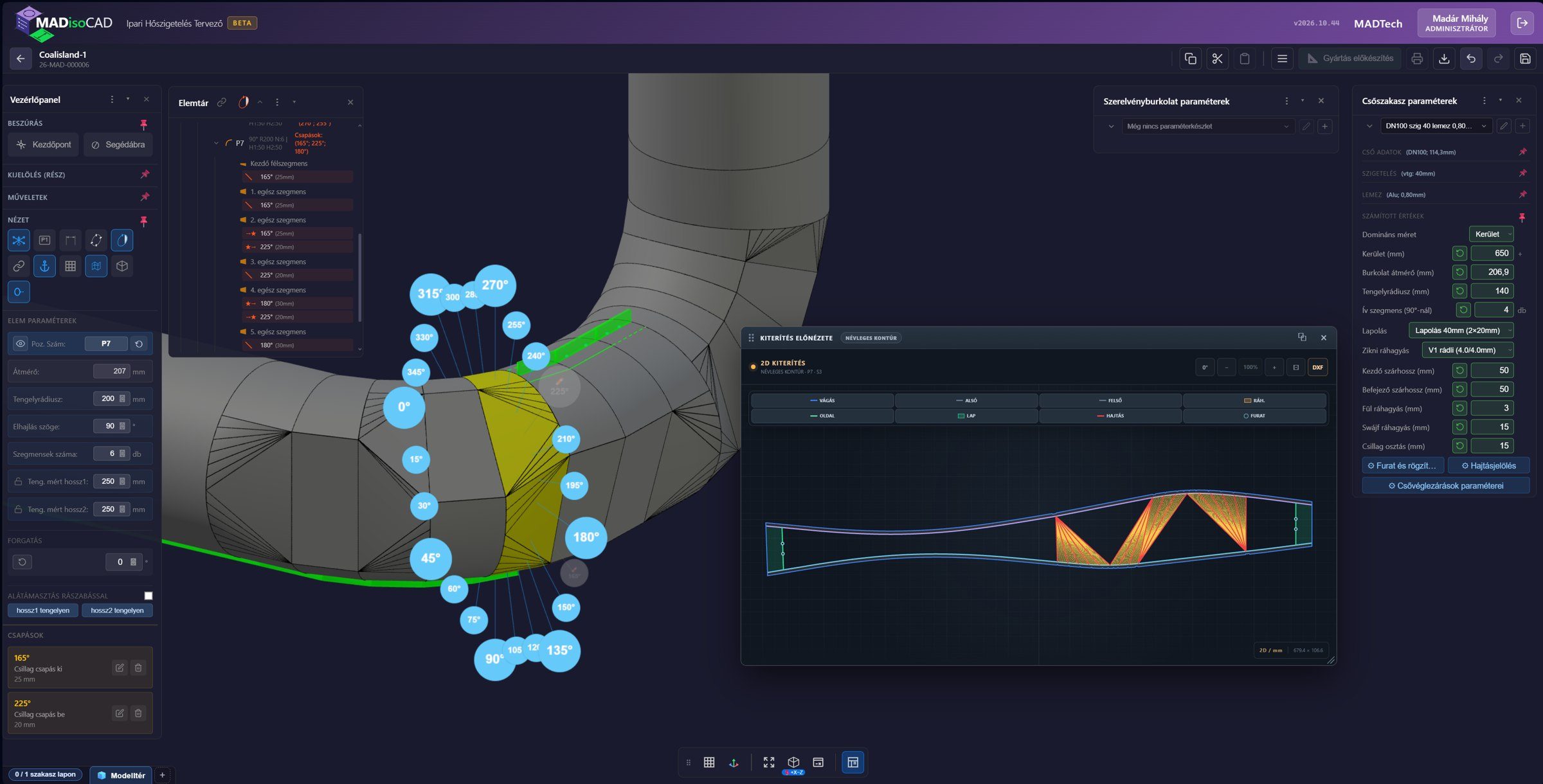

Hatszegmenses ív a MADisoCAD-ben: a kerület mentén 15 fokonként felvehető csapáshelyek, két csillagcsapás egy szegmensen, mellette a szegmens kiterítése a csillagcsapások legyezőivel
Egy ív szegmensén két csillagcsapás (165° ki, 225° be). A kék körök a 15°-onként felvehető csapáshelyek, jobbra ugyanennek a szegmensnek a kiterítése.
Bonyolult esetek

Ahol a kézi szerkesztés órákig tart.

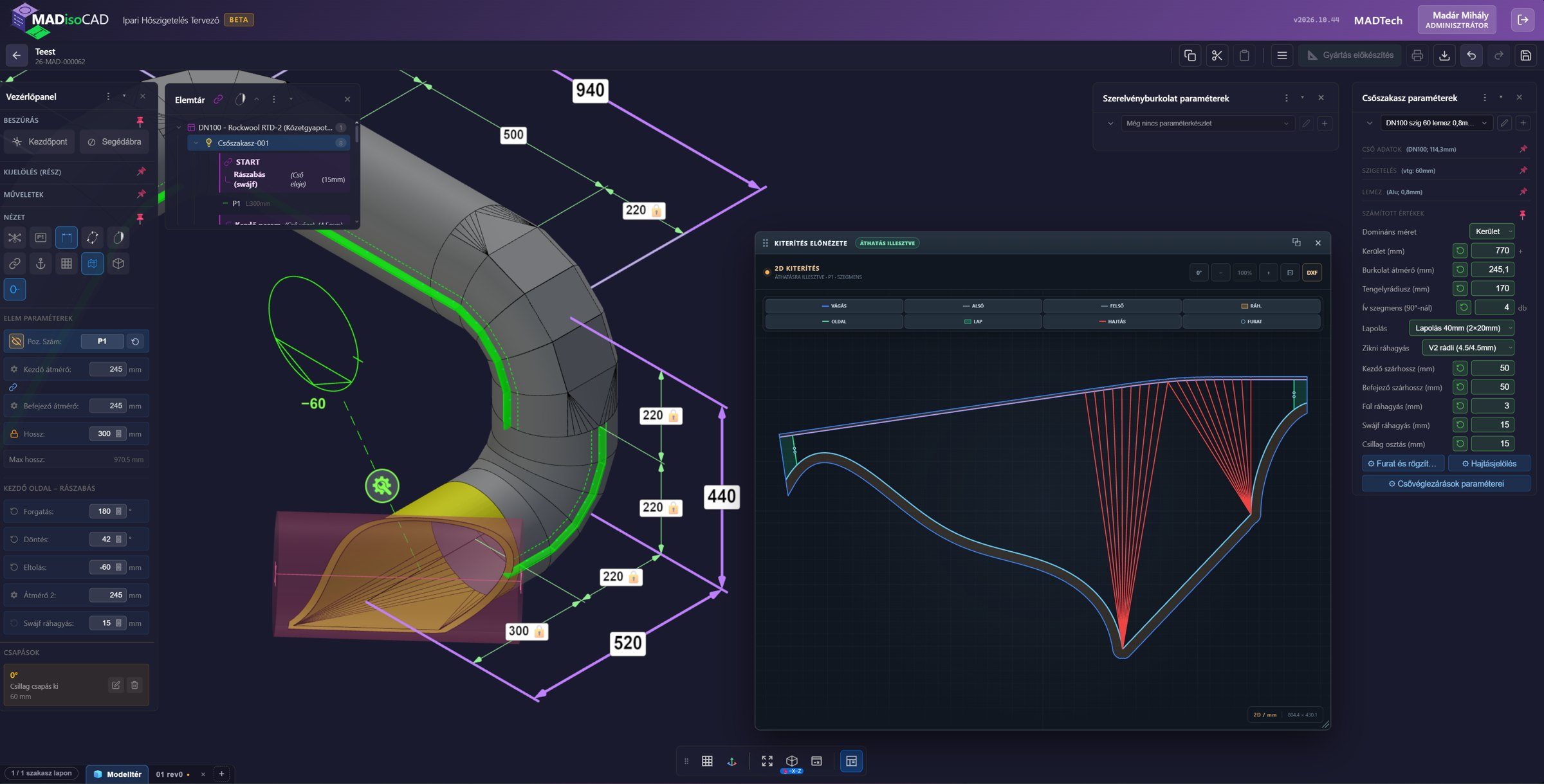

Ferde, eltolt rászabás egy íves csőszakaszon, mellette a kiterítés az áthatásra illesztve
Ferde, eltolt rászabás180° forgatás, 42° döntés, −60 mm eltolás, csillagcsapással. A kiterítés pontosan az áthatásra illeszkedik.

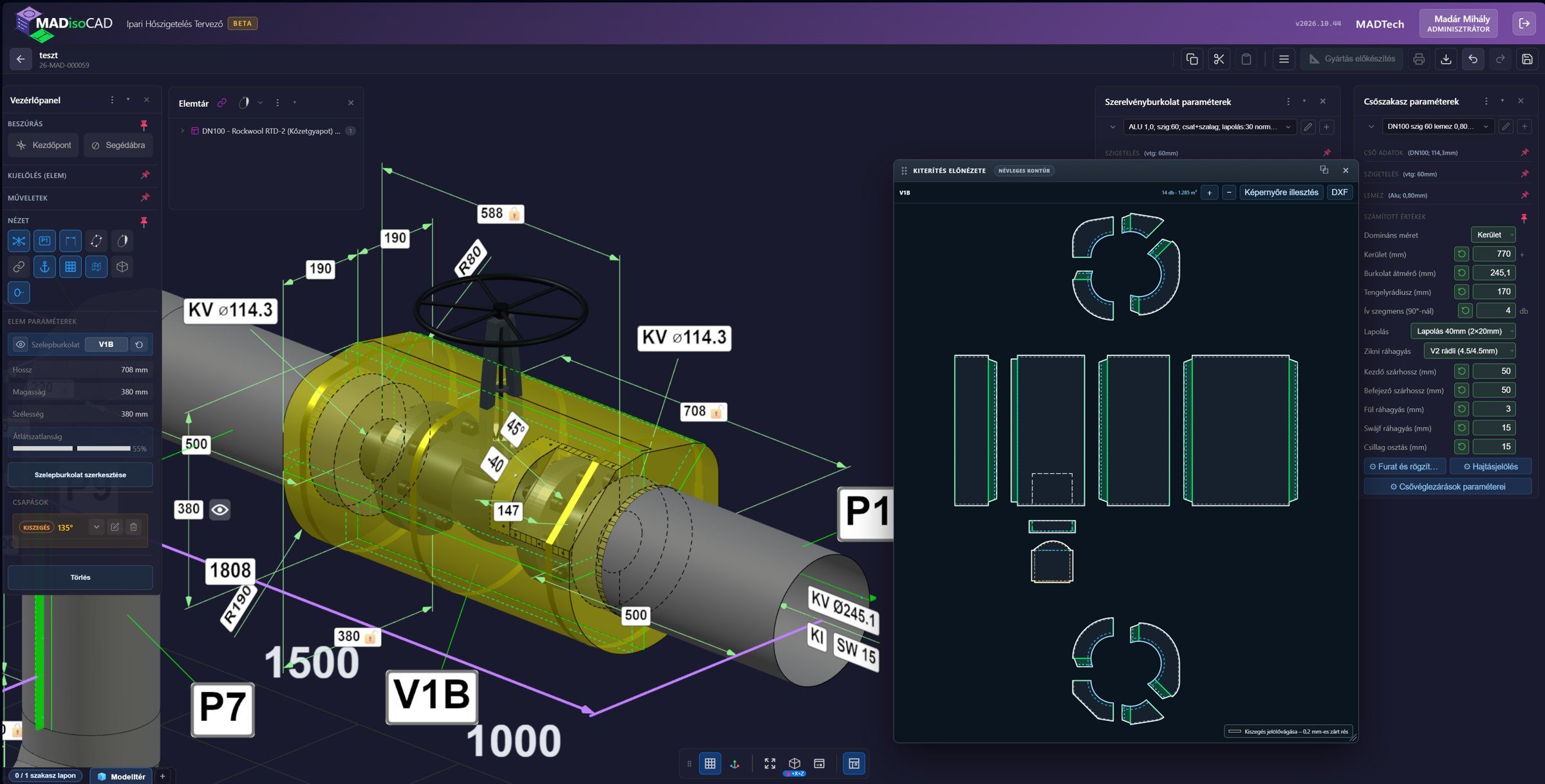

Szelepburkolat egy DN100-as tolózáron, kiszegéssel a kézikerék szárához, mellette a burkolat 14 kiterített darabja
Szelepburkolat kiszegésselTolózár burkolata, 135°-os kiszegéssel a kerék szárához. Mind a 14 darab kiterítve, gejfnikkel együtt.

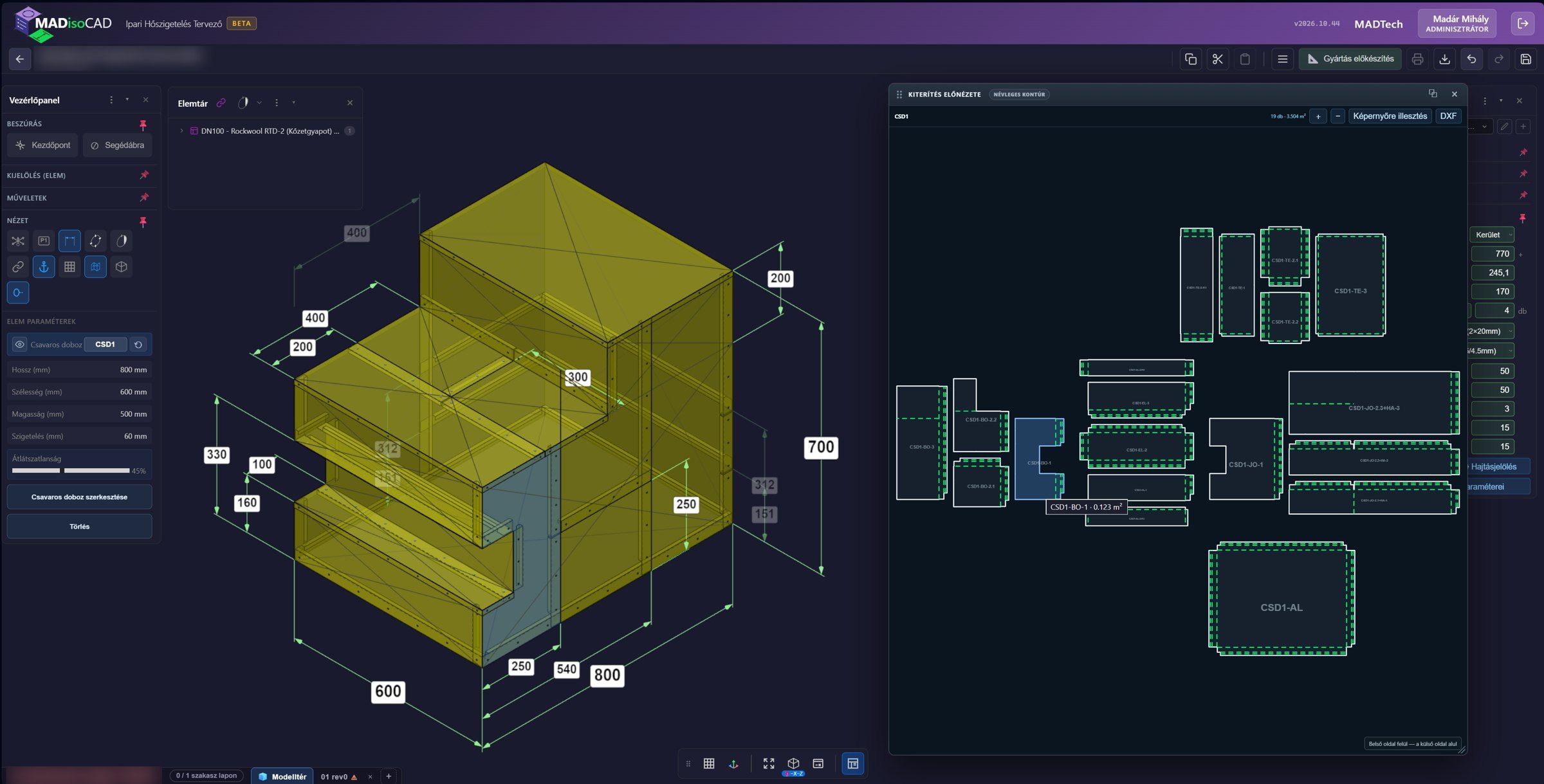

Lépcsőzetes csavaros doboz 3D-ben méretekkel, mellette mind a 19 kiterített lemezdarab azonosítóval
Lépcsőzetes csavaros dobozSzabálytalan, többszintű burkolódoboz 800 × 600 × 700 mm-es befoglalóval. A program mind a 19 lemezdarabot kiteríti, azonosítóval és felülettel (összesen 3,5 m²).
Rászabásos szelepburkolat 3D-ben méretekkel, 80 × 40-es szögletes kiszegéssel, mellette a 16 kiterített lemezdarab
Rászabásos szelepburkolatA burkolat a csőre szabva készül, 80 × 40-es szögletes kiszegéssel. A program mind a 16 lemezdarabot kiteríti, a kiszegés jelölővágásával együtt (összesen 0,93 m²).
Anyagösszesítés

A rajzból rendelési lista lesz.

Nem kell darabolni és számolgatni, és nem fogy el a csavar a helyszínen. A program a rajzlapon összeszámolja a felhasznált rögzítőanyagot, gyártói megnevezéssel és cikkszámmal.

A furatkiosztásból számol

A mennyiség a tényleges szerelési pontokból jön, nem becslés.

Cikkszám szerint csoportosít

Patentzárak, szegecsek, csavarok és szalagok típusonként, a szalag folyóméterben.

Nem talál ki számot

Ha egy adat hiányzik, jelzi, és nem ír ki megbízhatatlan összeget.

Kiadáskor rögzül

A kiadott rajzlap az összesítést is megőrzi, utólag is visszakereshető.

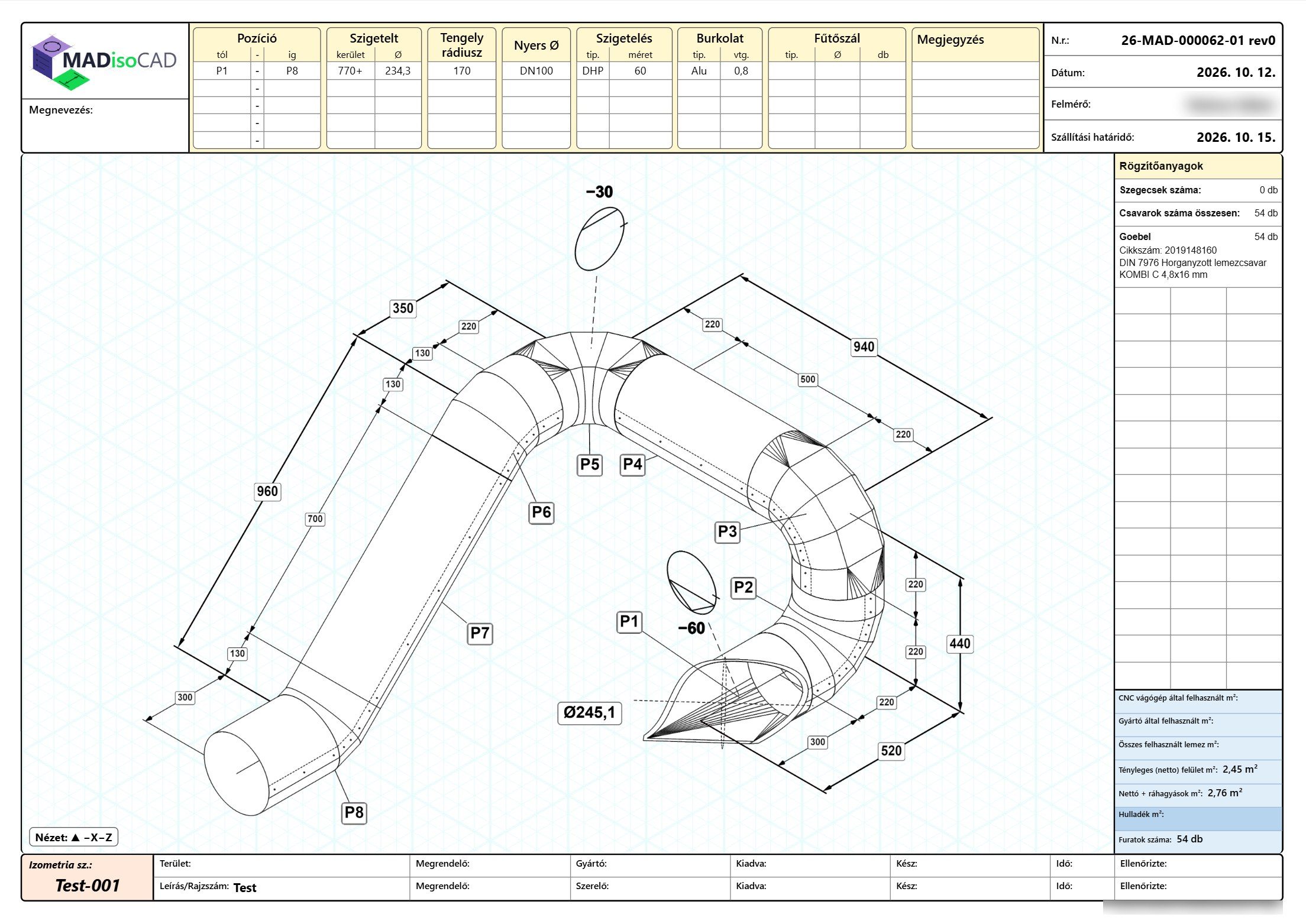

A program által készített A4-es gyártási rajzlap: izometria pozíciószámokkal és méretekkel, fejlécben a szigetelés és burkolat adataival, jobb oldalon a rögzítőanyag-összesítéssel és a felületszámítással

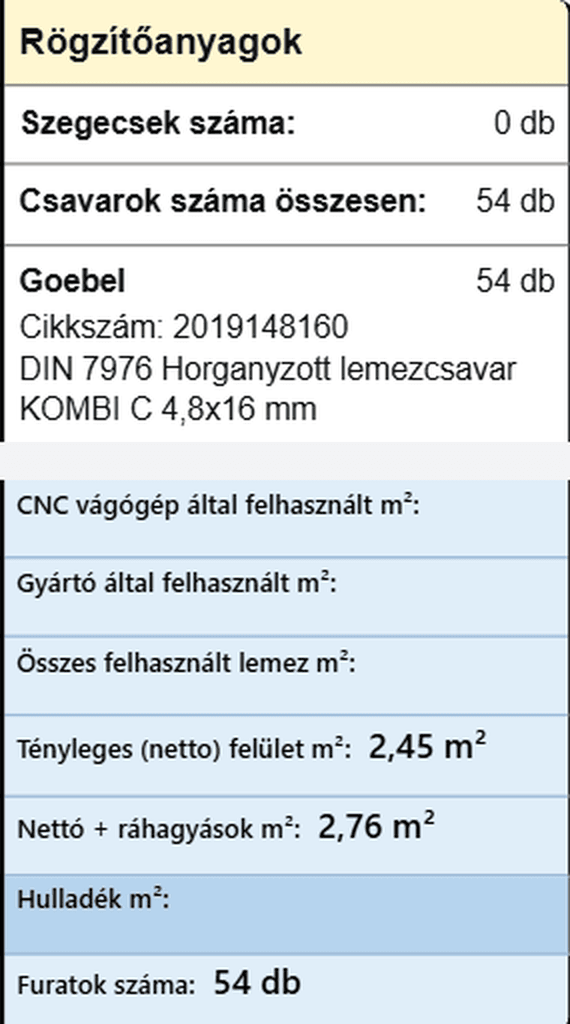

Nagyítás a rajzlap jobb oldali sávjából: 54 db Goebel DIN 7976 horganyzott lemezcsavar, cikkszám 2019148160; nettó felület 2,45 m², ráhagyásokkal 2,76 m², 54 furat
Nagyítás a rajzlap jobb sávjából. A csavarok száma a tényleges furatkiosztásból jön, gyártói cikkszámmal.
Felméréstől a vágógépig

Egy rajz megy végig a teljes úton.

A felmérő, a tervező, a projektvezető és a műhely ugyanazt a rajzot látja. Nincs átrajzolás, nincs külön táblázat, és nincs telefon, hogy kész van-e már.

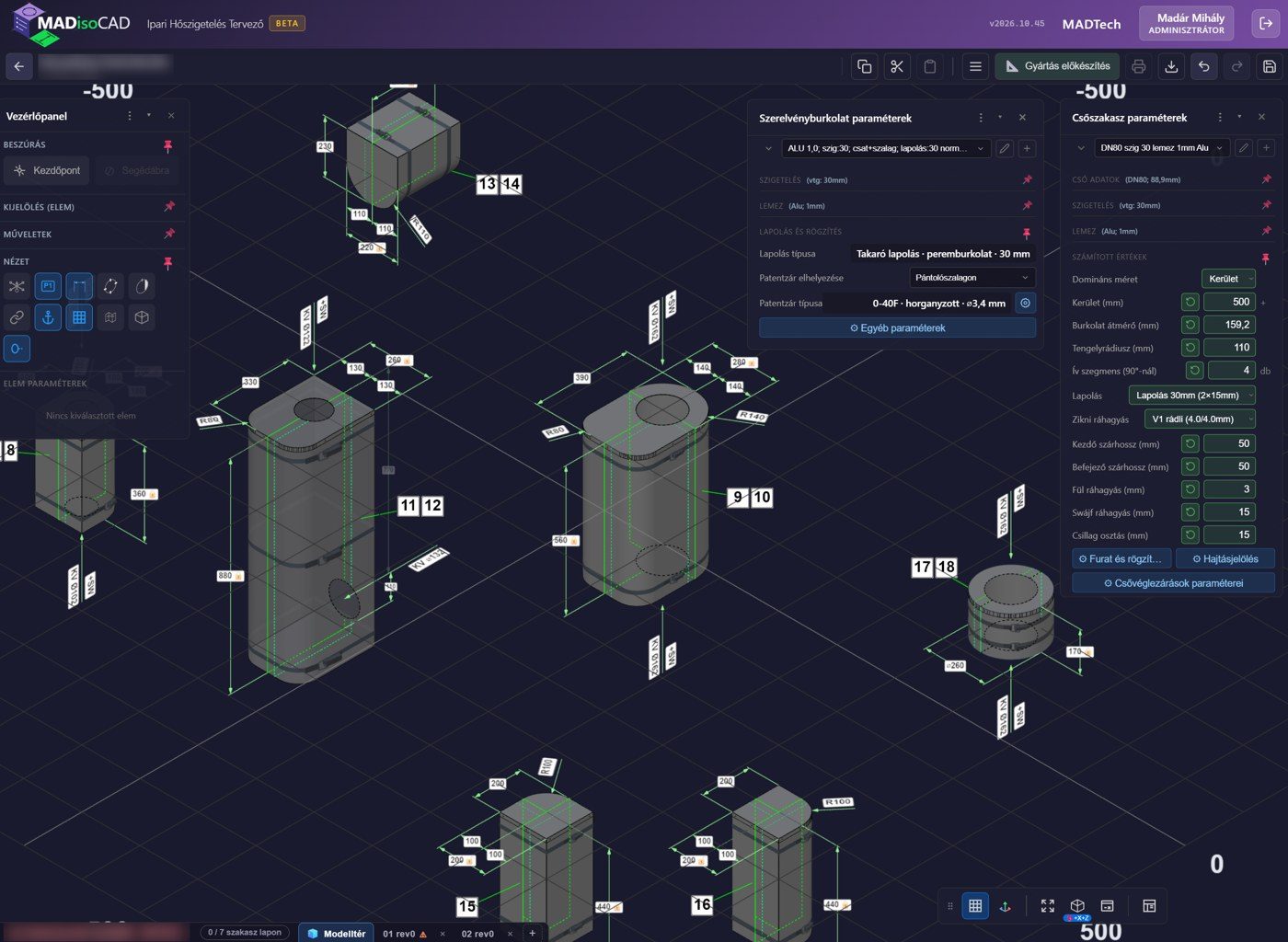

  1. Felmért szerelvényburkolatok a 3D szerkesztőben méretekkel és pozíciószámokkal, mellette a burkolat és a csőszakasz paraméterei

    Felmérés

    Tableten, ujjal rajzolva, a helyszínen. Méretbevitel saját számbillentyűzeten.

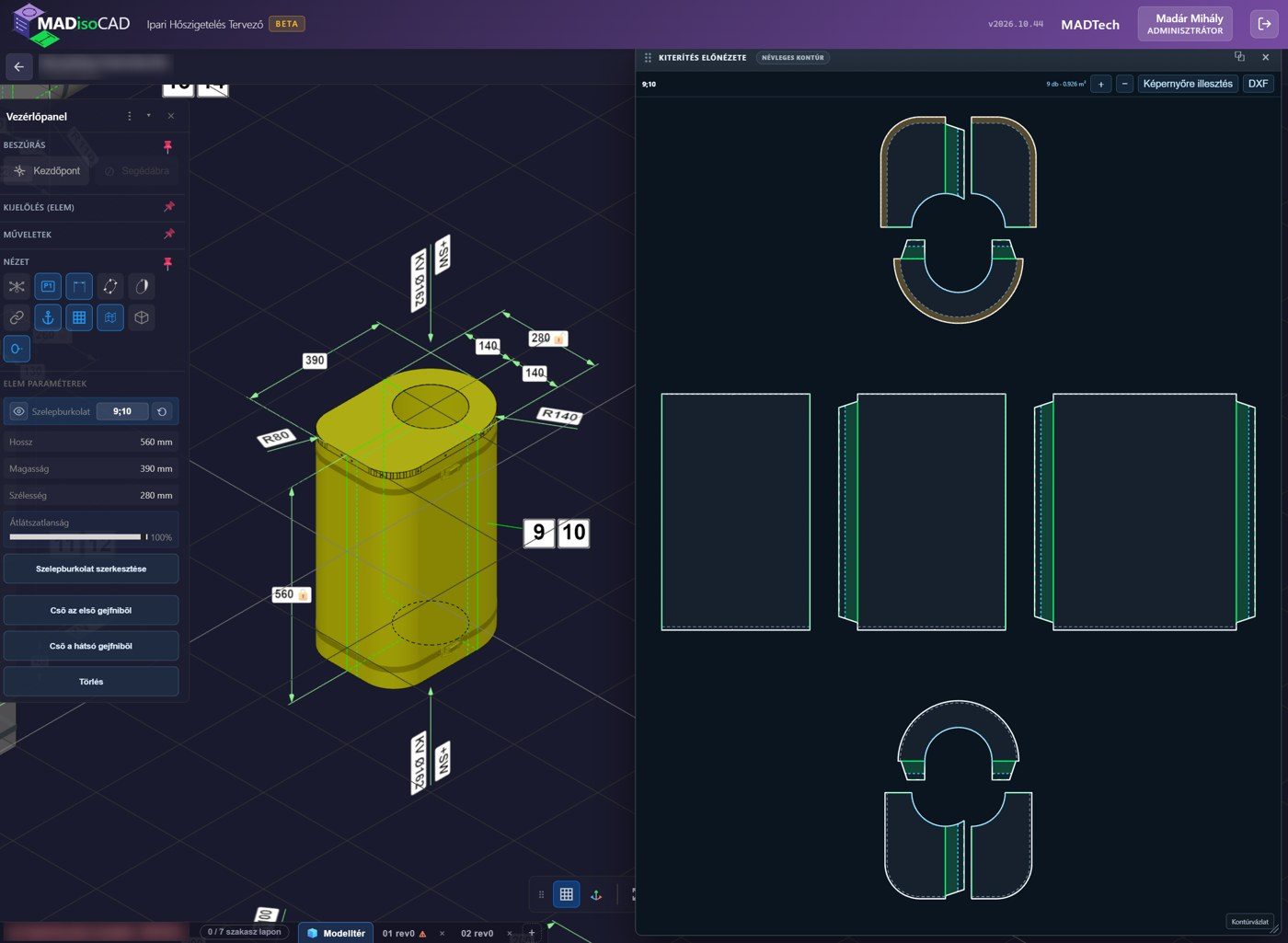

  2. Szelepburkolat 3D-ben, mellette a kiterítés-előnézetben mind a 9 darabja, a ráhagyások kiemelve

    Kiterítés

    Bármely megrajzolt burkolati elem kiterített rajzát megnézheti már szerkesztés közben is, a ráhagyások markáns megjelenítésével.

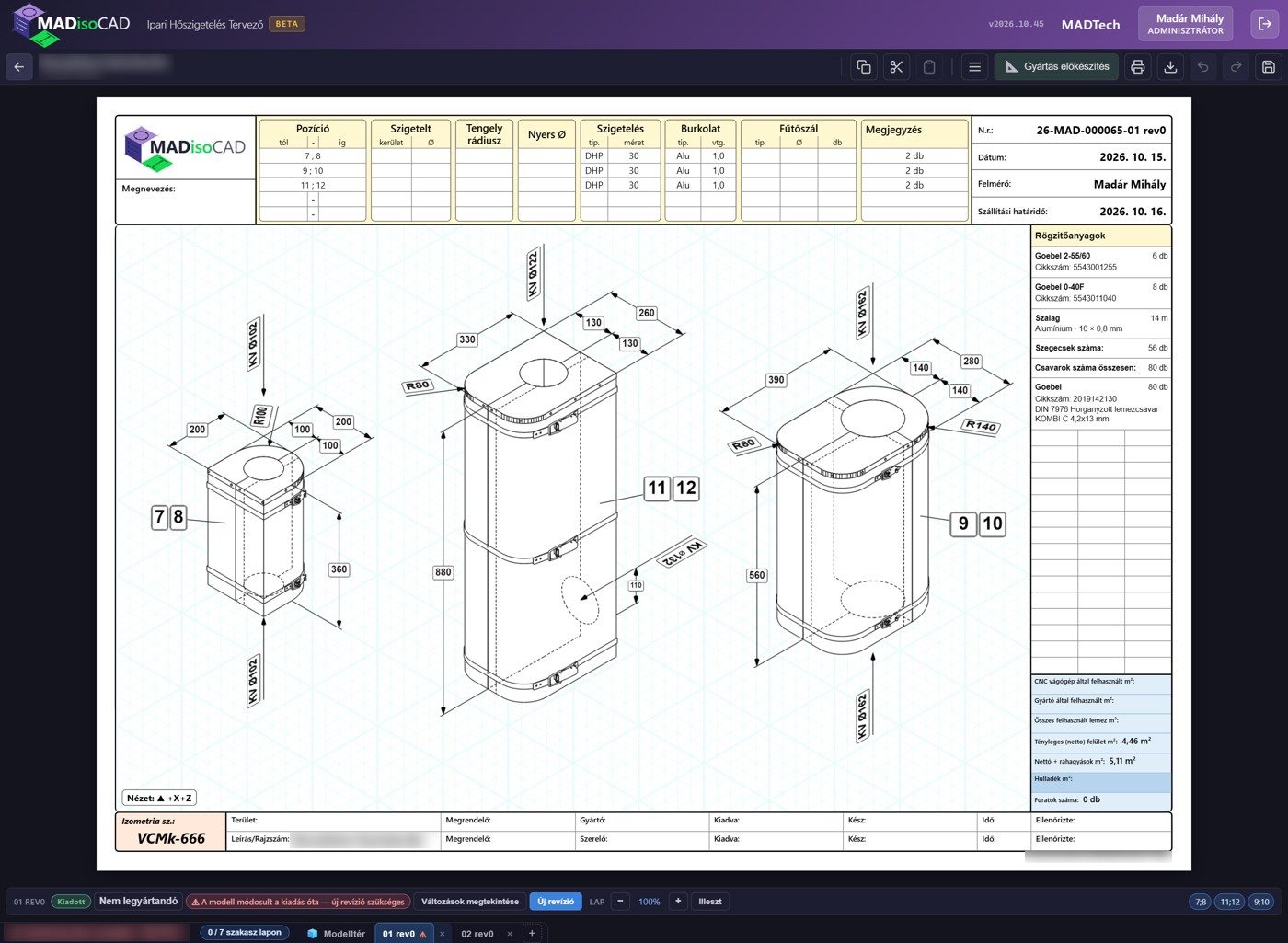

  3. Izometrikus lap három szigetelt burkolódobozzal, méretekkel, pozíciószámokkal, rögzítőanyag-listával és felületszámítással

    Izometrikus lap

    A felmérés eredményének dokumentálása anyaglistával és revíziókövetéssel. Minden kiadott revízió PDF formátumban rögzítve.

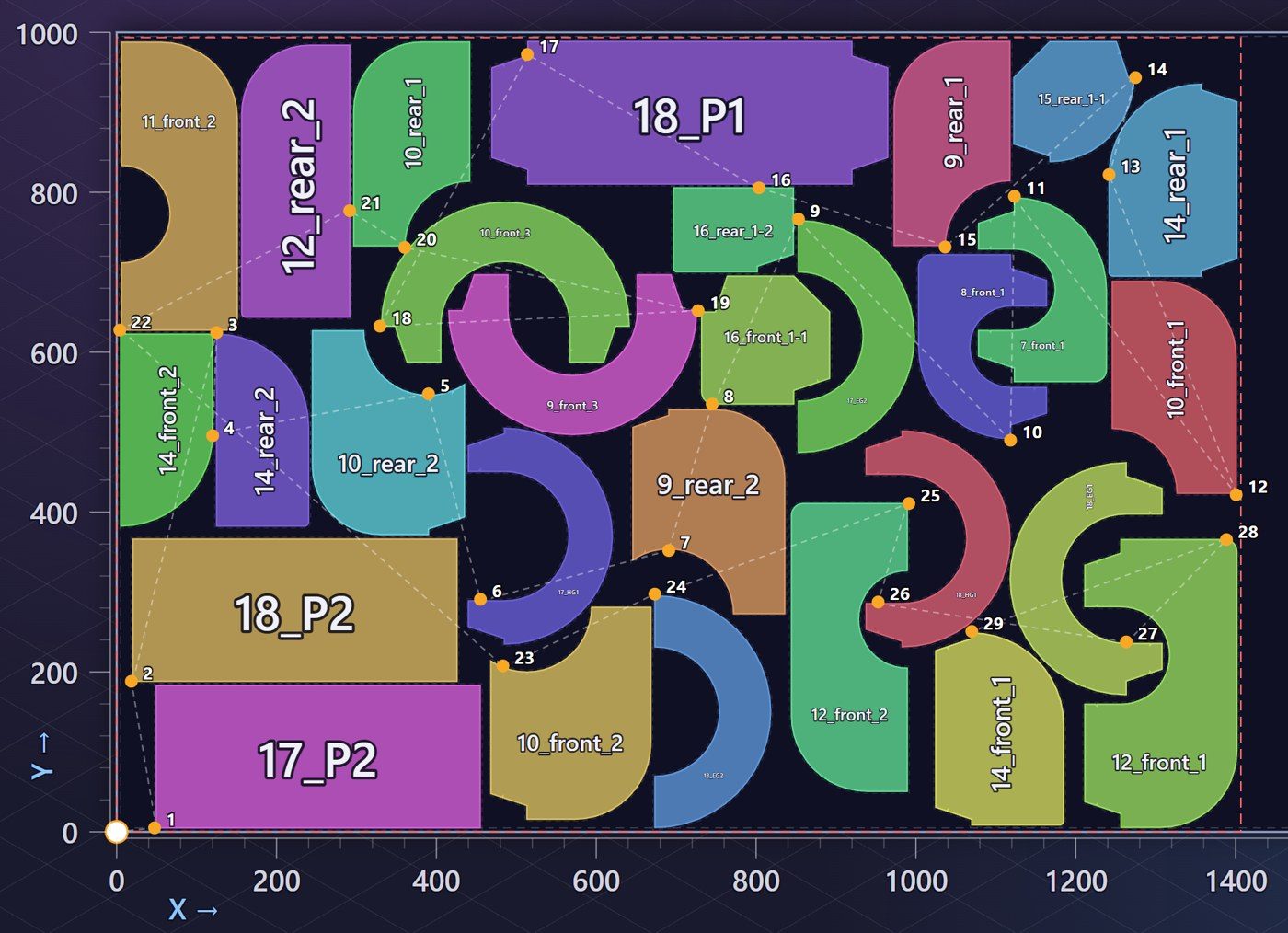

  4. Nesting egy táblán: ívek, csillagcsapásos darabok és lapok valódi kontúrjuk szerint egymásba illesztve, számozott vágási sorrenddel

    Nesting

    A darabok a valódi kontúrjuk szerint, egymásba simulva kerülnek a táblára, számozott vágási sorrenddel.

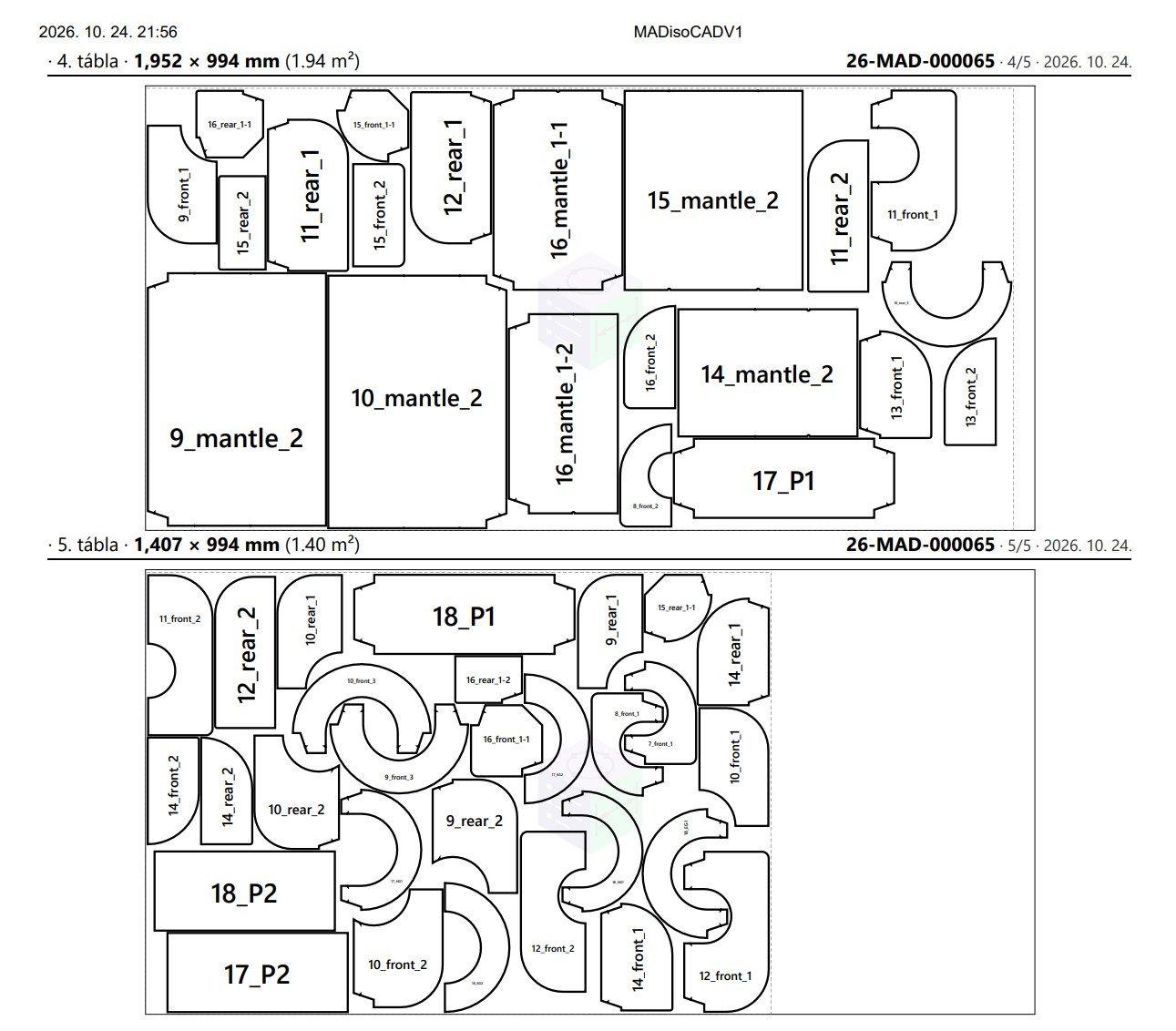

  5. Kinyomtatott táblák a rajzszámmal: a darabok azonosítóval, a tábla méretével és felületével

    Gépi program

    A vágóprogram tartalmazza a mikrohidakat, a le- és ráfutásokat. Kimeneti formátumok: DXF, LXD és a legtöbb régi plazmához illeszkedő G-kód.

Közvetlen kimenet:DXFCypCut .lxdAIR-WORKS .MPEsprit/Arrows .TXTPDF

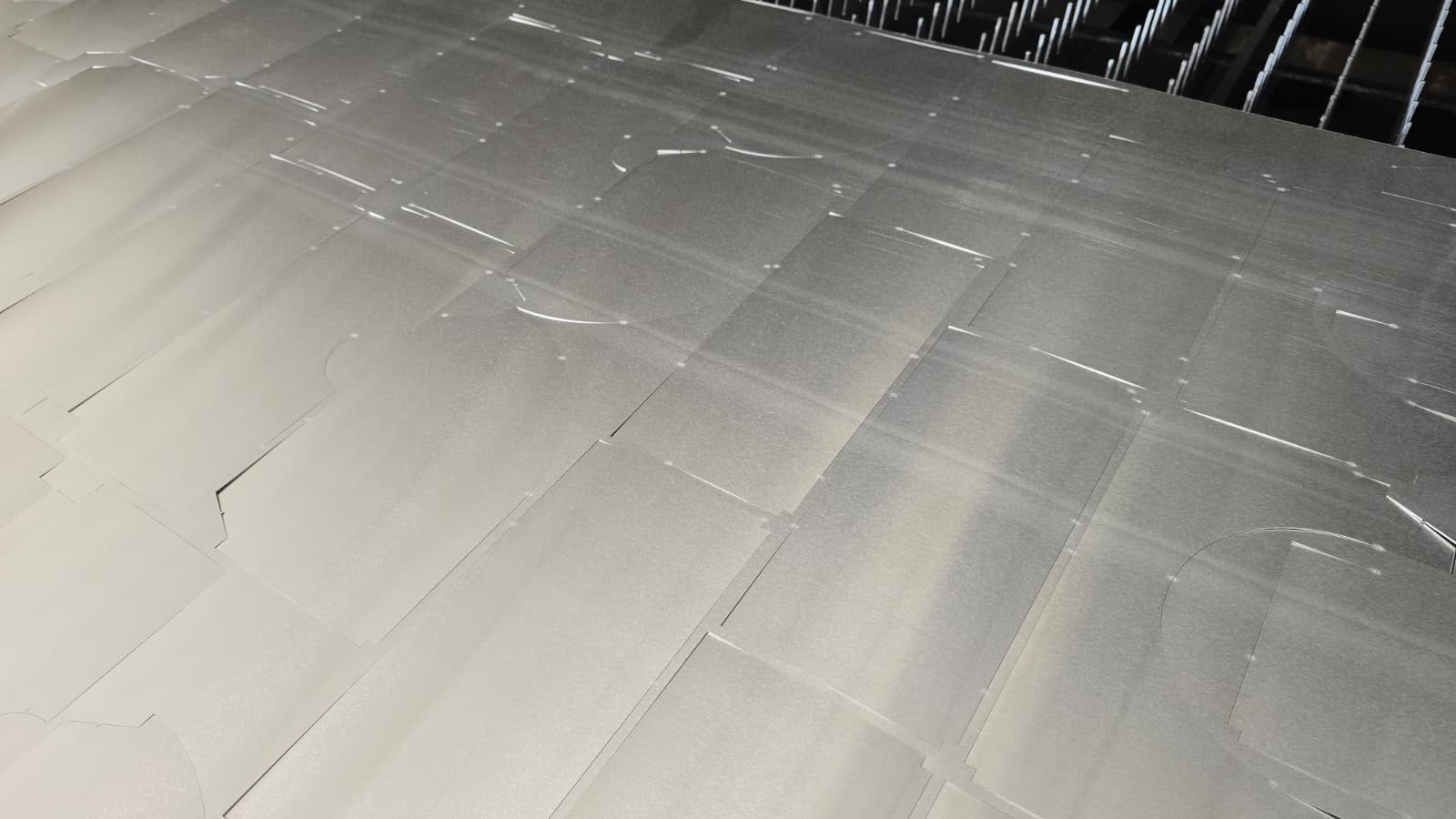

Kivágott alumíniumtábla a vágógép asztalán: a burkolati darabok mikrohidakkal a táblában maradtak
A végeredmény: kivágott tábla a gépasztalon. A darabokat mikrohidak tartják a helyükön, amíg le nem emelik őket.
A helyszínen

Pincében és kazánházban is működik.

A felmérő előre letölti a rajzot, és térerő nélkül is dolgozhat rajta. Amikor a tablet újra hálózatot talál, a változások feltöltődnek.

  • Android-alkalmazás, böngésző tableten és számítógépen.
  • Ötmásodpercenként ment a készülékre, nem vész el a munka.
  • Ütközéskor egyik változat sem vész el, ha közben más is módosította a rajzot.

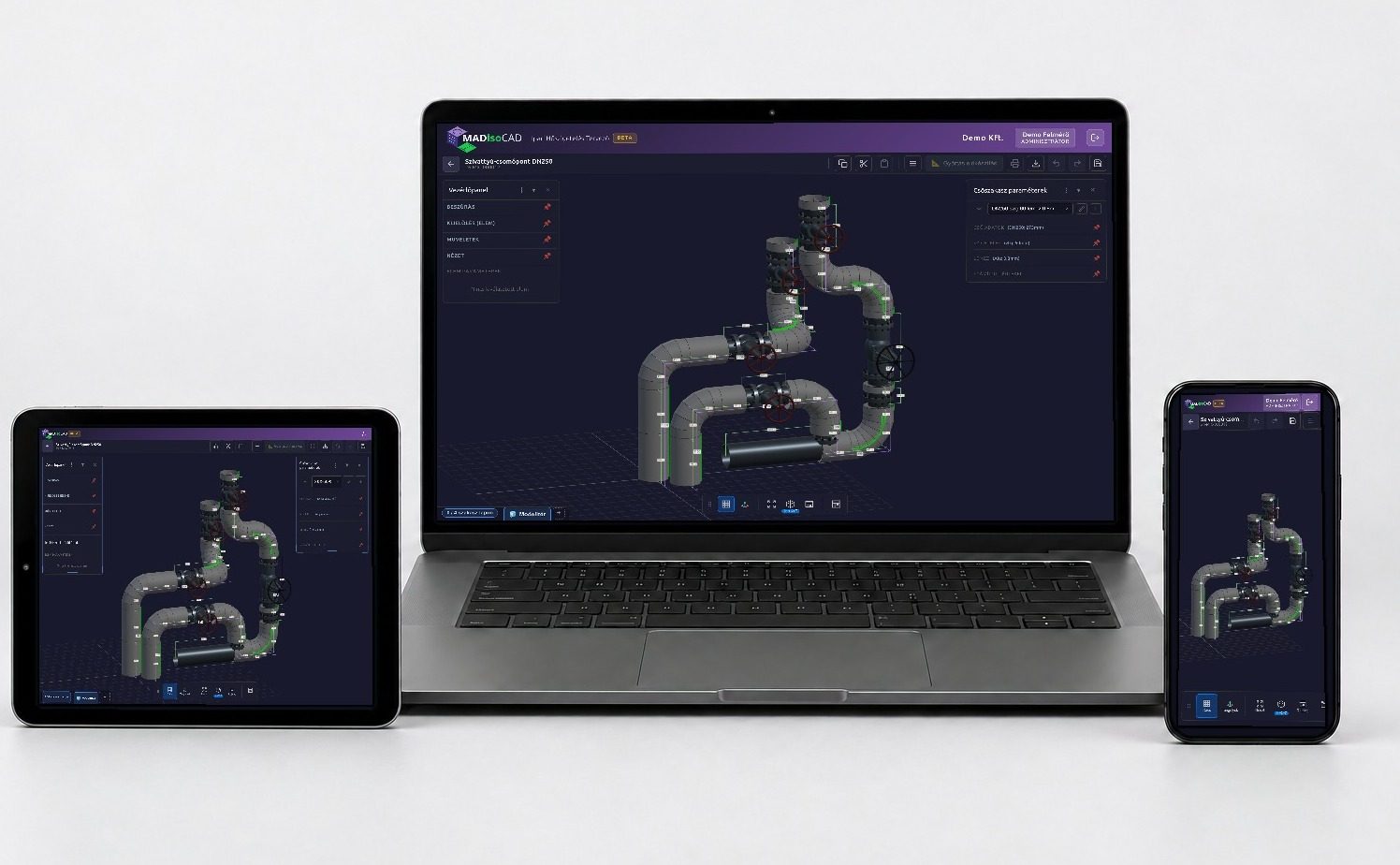

Laptop, tablet és telefon egymás mellett; mindhármon ugyanannak a csővezetéknek a rajza a MADisoCAD-ben, az eszköznek megfelelő nézetben
Ugyanaz a rajz számítógépen, tableten és telefonon.
Cégre szabva

A saját szabványaival dolgozik.

Az alapadatokat egyszer kell beállítani. Utána minden rajz, kiterítés és anyaglista ezekkel számol.

Lapolás
30 · 40 · 50 mm, varratirány elemenként fordítható
Zikni rádli
V00, V0 … V5 a cég saját értékeivel
Ráhagyások
Fül, svájf, lyukak szélhossza, ívek szárhossza
Anyagok
Lemezek és szigetelőanyagok a saját raktárkészlet szerint
Rögzítőelemek
Patentzárak, csavarok, szegecsek katalógusból, cikkszámmal
Nyerscső-szabványok
DN méretsorok, a cég által használt szabvány szerint
  1. tervezet
  2. gyártásra kész
  3. kiosztva
  4. gyártás alatt
  5. kész

Szerepkörök a felmérőtől a műhelyig. Gyártás közben a rajz geometriája zárolva van, így a műhely mindig a kiadott változatot vágja. Minden cég adatai külön adatbázisban vannak, és a program a cég saját szerverére is telepíthető.

Madár Mihály öltönyben, irodai portré
Madár Mihály, alapító.
Antali Zoltán az irodájában, mögötte monitorok egy ERP-felülettel és kódszerkesztővel
Antali Zoltán, IT-menedzser.

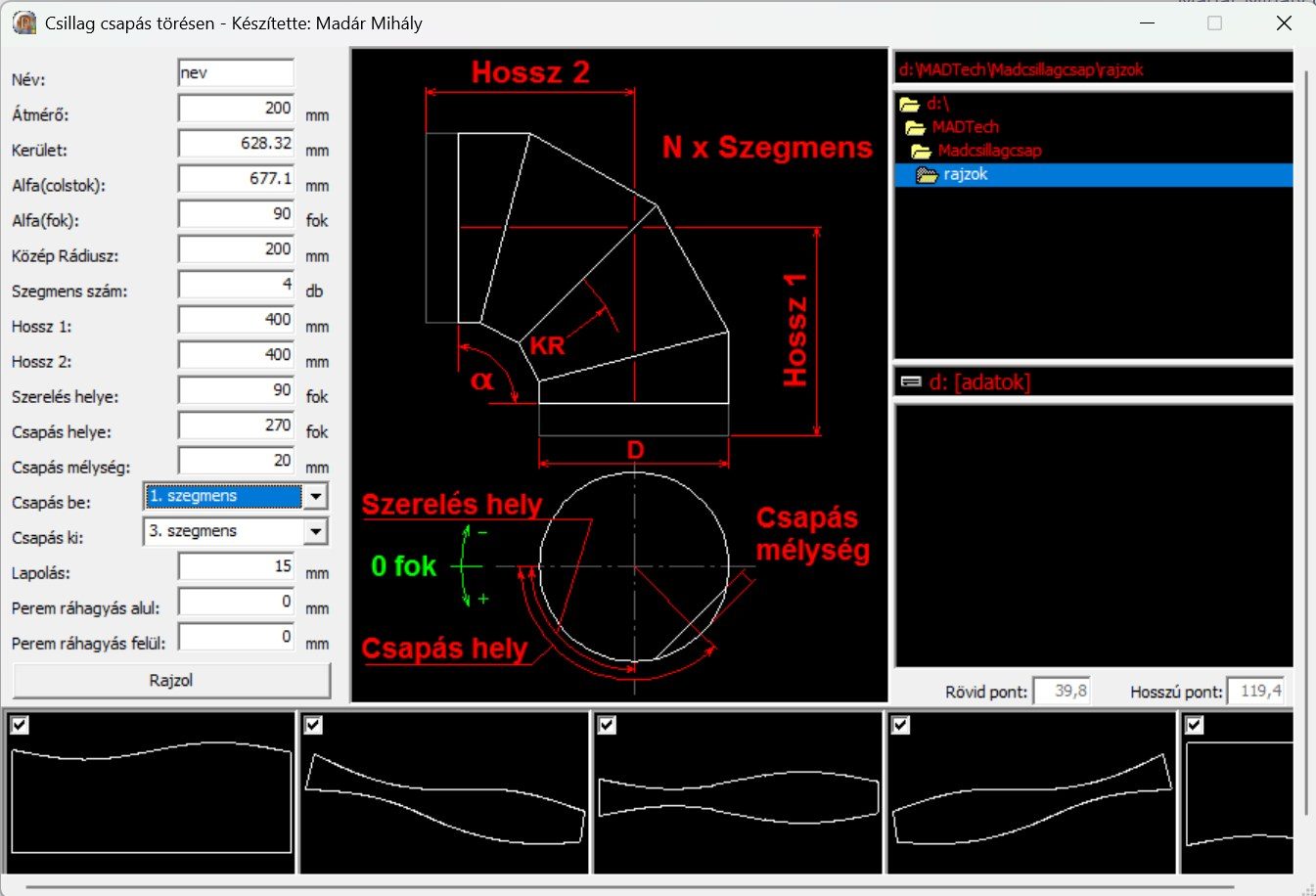

A 2005-ös diplomamunka programja: csillagcsapás törésen, paraméterekkel, szerkesztési ábrával és a kiterített szegmensekkel
2005 A diplomamunka programja: egy ív, egy csapás, egy szerelési hely. Ebből a munkából született a vízió, amit ma a MADisoCAD valósít meg.
Madár Mihály védősisakban egy ipari kémény tetején
Százhalombatta Felmérés egy 100 méteres ipari kémény tetején.
Kik vagyunk

Szakmából épült.

A MADisoCAD nem egy hétköznapi szoftverfejlesztő iroda terméke. Madár Mihály mérnök informatikus, aki húsz évig az ipari bádogos szakmában dolgozott: felmért, tervezett, burkolt és projekteket vezetett. Ezért pontosan tudja, mire van szükség a helyszínen és a műhelyben. Jelenleg a Halmos Kft. ügyvezető és operatív igazgatója, értékesítési vezetője és tulajdonosa.

A fejlesztésben régi barátja, Antali Zoltán segíti, akivel együtt végezték a főiskolát. Zoltán szoftverfejlesztő és rendszerüzemeltetési vezető. Jelenleg egy építőipari tervezési és dokumentumkezelő rendszer fejlesztésével és üzemeltetésével foglalkozik. Húsz éve fejleszt és üzemeltet webes és vállalati rendszereket, a felülettől a backendig és a szerverekig. Így került egy csapatba az informatika és a bádogos szakma.

„Lehetőség nyílna arra, hogy egy adatbázisban letároljuk az egyes munkákhoz készített komplett tervet. Ez egy egyedülálló megoldás lenne a szakmán belül.”

Madár Mihály diplomamunkája, Dunaújvárosi Főiskola, 2005

  • 2005Diplomamunka: csillagcsapás-kiterítő program ipari plazmavágóhoz. A kézi szerkesztés idejét a tizedére csökkentette.
  • 2006FESI Európa-bajnokság, Dubrovnik: 3. hely az ipari hőszigetelő szakmunkások között, tíz ország versenyzői közül.
  • 2008–09Izometrikus felmérési vállalati szabvány társszerzője, ipari szigetelési projektek projektvezetője itthon és külföldön.
  • MaMADisoCAD: amit 2005-ben leírt, most a felmérőtől a vágógépig működik.

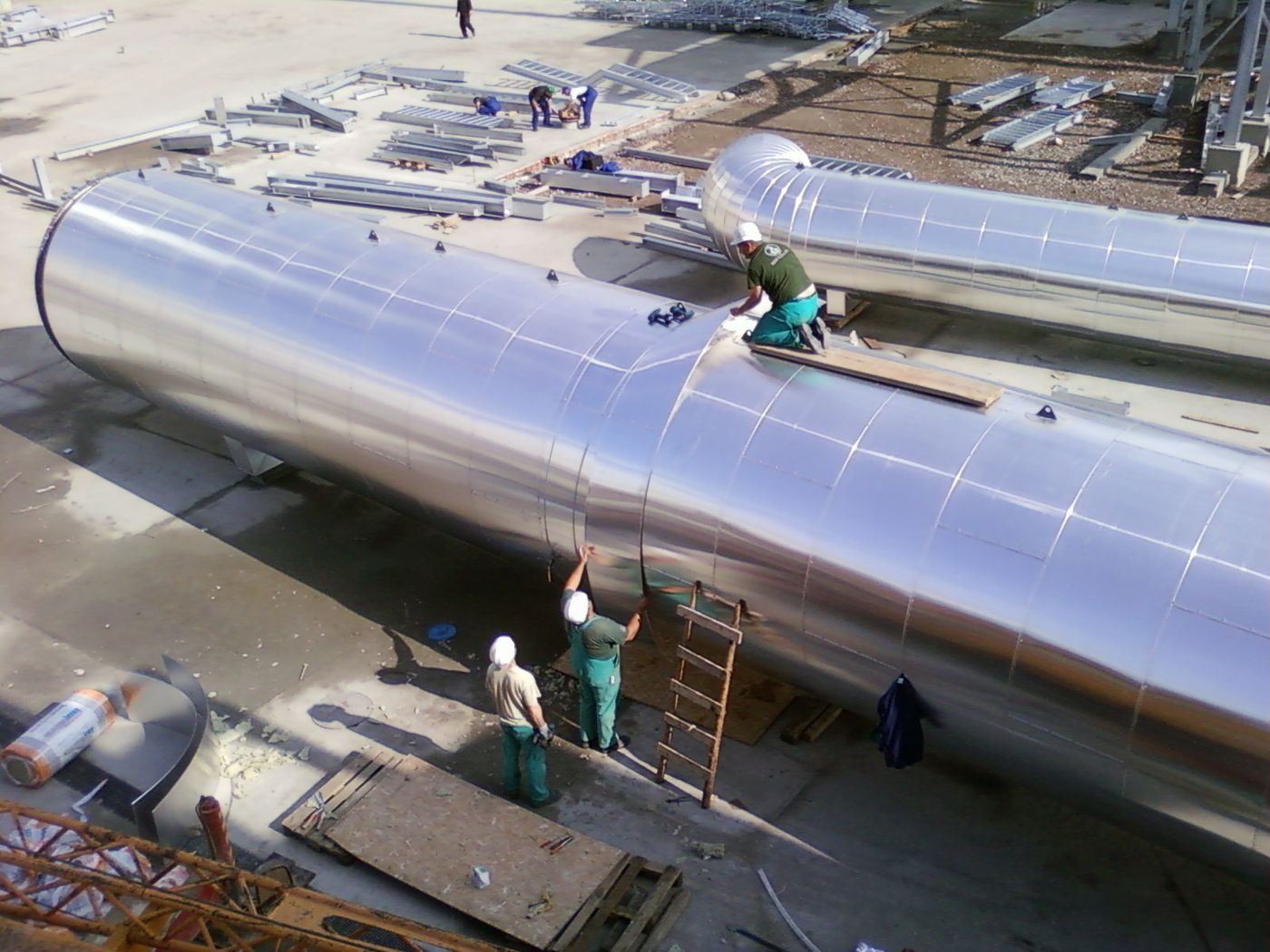

Kész alumíniumburkolat egy szivattyúállomás csővezetékein: ívek, idomok és szelepburkolatok

Kész burkolat egy szivattyúállomáson: ívek, idomok, szelepburkolatok. Ezt a munkát segíti a program.

Indulás

Hamarosan indulunk.

A MADisoCAD most zárt tesztelés alatt áll: szigetelő szakemberek dolgoznak vele valós munkákon. Hamarosan mindenki számára elérhető lesz.

Indulás után így kezdünk egy új céggel:

  1. BemutatóOnline megmutatjuk a programot egy valódi csővezetéken.
  2. BeállításFelvesszük az anyagokat, a ráhagyásokat és a vágógép kimenetét.
  3. BetanításA felmérőknek a tableten, a műhelynek a nestingben és a gépi kimenetben.

Szóljunk, amikor indulunk?

Egyetlen e-mailt küldünk az induláskor. Hírlevelet nem.

Gyakori kérdések

Kérdések

Kell internet a felméréshez?

Nem. A letöltött rajzokat offline is lehet rajzolni és szerkeszteni. Új rajz létrehozásához, kiterítéshez és nestinghez hálózat kell.

Milyen eszközön fut?

Böngészőben számítógépen és tableten, valamint Android-alkalmazásként. A felmérés fekvő tájolású tableten a legkényelmesebb.

Milyen vágógéppel használható?

Bármely CAM-programmal, amely DXF-et fogad. Közvetlen kimenet készül CypCut (.lxd), AIR-WORKS (.MP) és Esprit/Arrows (.TXT) vezérlőkhöz. Ha más géppel dolgozik, írja meg nekünk.

Honnan tudja a program, hány csavar és szegecs kell?

A rajzon megadott rögzítési módból és a tényleges szerelési pontokból. A rögzítőelemeket a cég katalógusából választja, ezért a rajzlapon gyártói cikkszám szerepel.

Hol tárolódnak az adataink?

Minden cég adatai külön adatbázisban vannak, más cég nem fér hozzájuk. Igény esetén a program a cég saját szerverére is telepíthető.

Mennyibe kerül?

A felhasználók számától és a használt funkcióktól függ. Az induláskor részletes tájékoztatást adunk.
